🧠 AI 工作流、业务蓝图、状态机与流程挖掘

Microi吾码当前有多种“流程”能力。它们解决的问题不同，不能都当作审批流使用。

能力	解决的问题	核心数据/源码
审批工作流 v4	人员审批、会签、退回、抄送、条件路线	wf_flowdesign、wf_node、wf_line；Microi.Client/src/views/workflow/
AI 工作流	把表、字段、菜单、接口、V8 调用和审批流组织成可理解的系统关系图	Microi.AI/AiWorkflowService.cs；src/views/ai-workflow/
业务架构蓝图	持久化业务域、系统、模块、表、接口、页面和流程之间的架构关系，并校验引用漂移	sys_blueprint*；src/views/blueprint/
状态机	约束一条业务数据允许从什么状态跳到什么状态	sys_state_machine、sys_state_transition、sys_state_history
自动化流	用 DAG 编排 HTTP、SQL、接口引擎、邮件、MQ、条件、延时等自动步骤	sys_flow_design、sys_flow_run；src/views/flow-engine/
流程挖掘	从实际审批运行数据中分析路径、耗时、SLA 与瓶颈	V8McpLogic.ProcessMining.cs；src/views/process-mining/

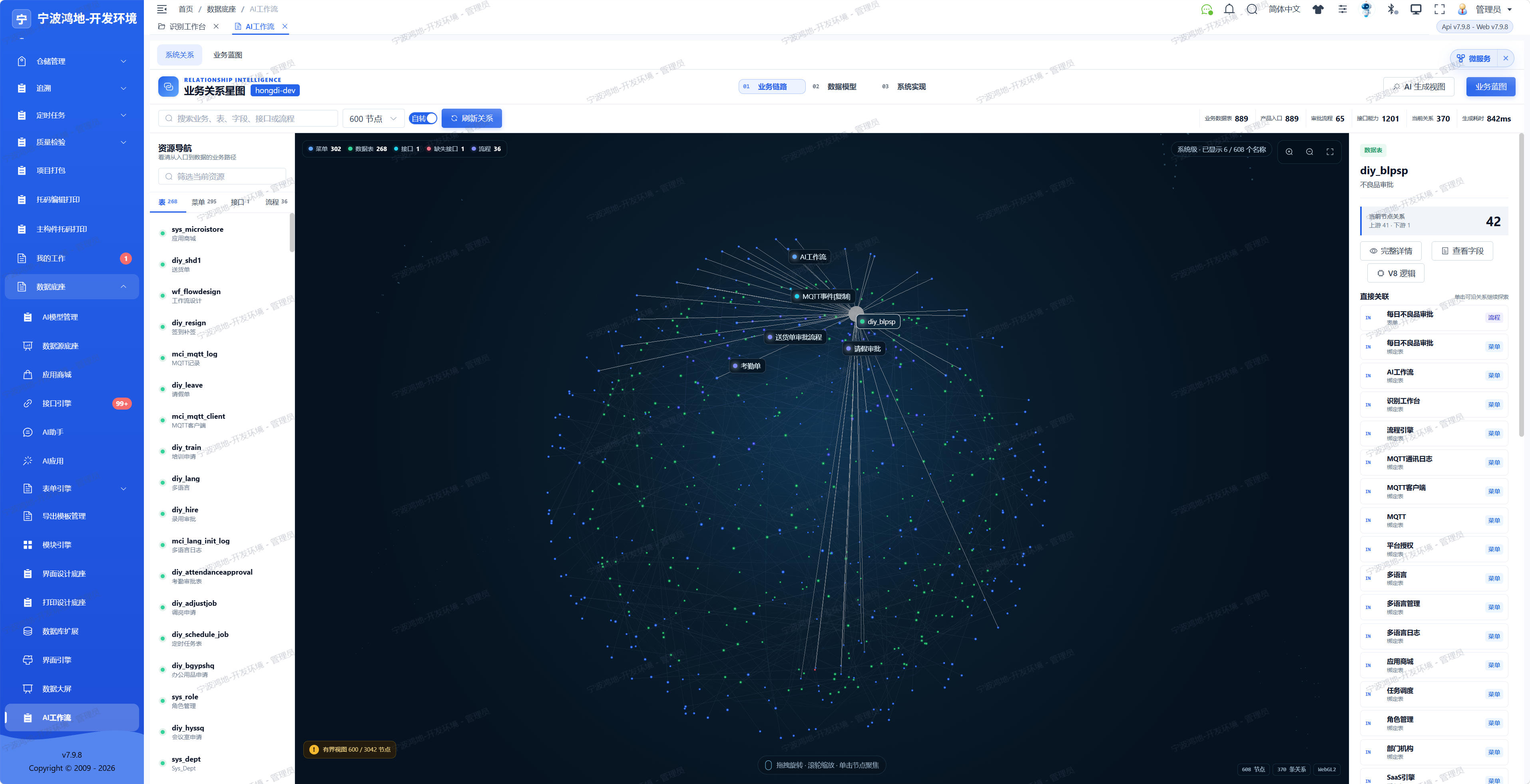

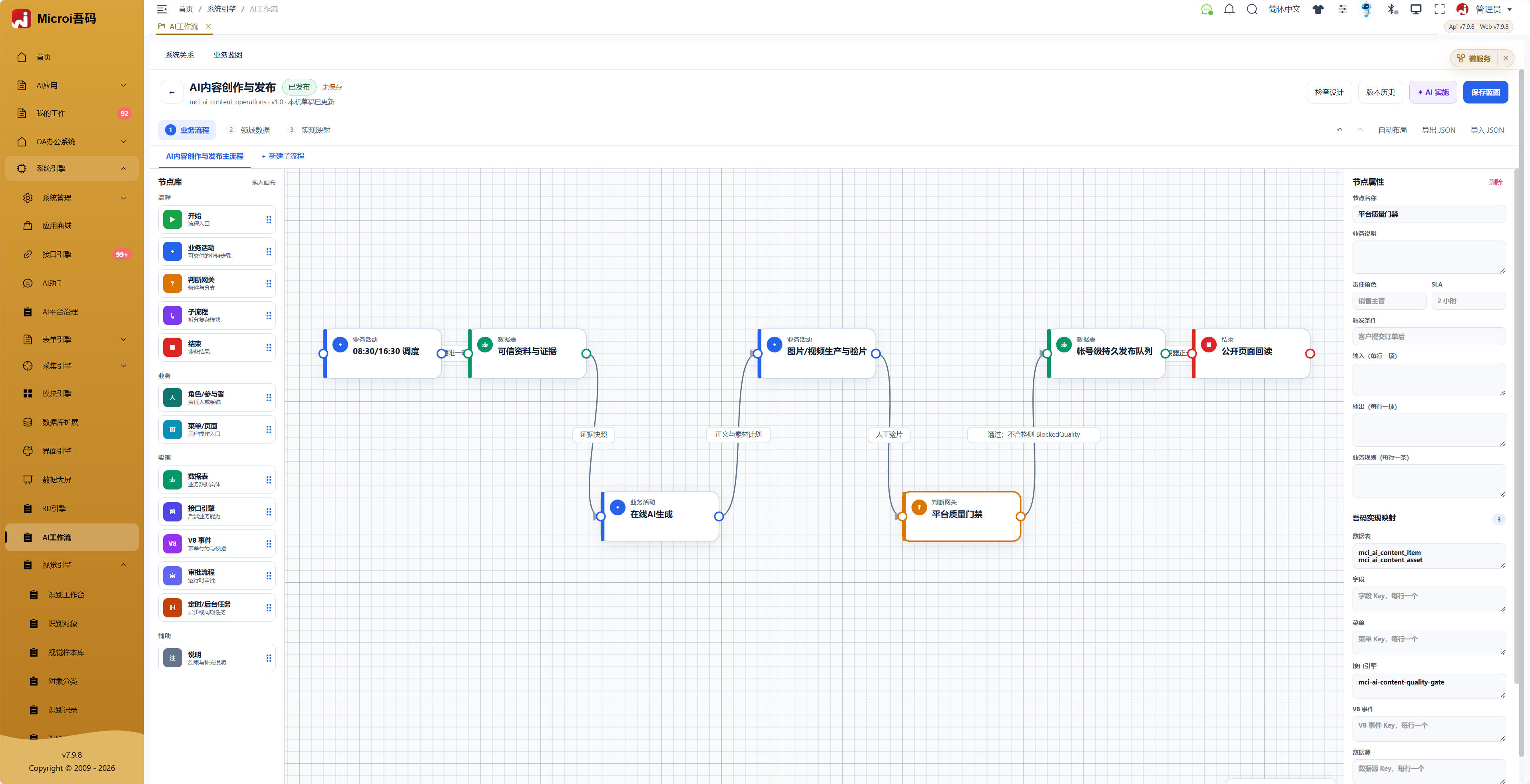

AI 工作流

AI 工作流会读取当前租户的表、菜单、接口引擎、V8 调用与工作流资源，形成可搜索的关系图。它适合回答：

• 一个菜单最终依赖哪些表和接口？
• 修改某个接口引擎可能影响哪些页面或流程？
• 如何从一段业务描述生成初始系统关系图？
• 如何保存一份可继续审阅的系统级 AI 工作流？

前端入口为 /ai-workflow，服务端接口位于 /api/AIWorkFlow/*，包含概览、节点详情、自然语言生成、列表、读取、保存和删除。所有请求都先绑定当前登录身份与 OsClient；它不是允许匿名读取整个租户结构的拓扑接口。

业务架构蓝图

蓝图面向长期架构治理，不只是画图。设计器支持业务、系统、模块、表、接口、页面、流程等节点，多层切换、连线、自动布局、撤销/重做和版本维护。

每次保存会维护蓝图历史与反向引用关系。发布或大改前执行蓝图验证，可以发现被删除或改名的表、接口、页面与流程引用。AI 使用时建议遵循：

1. microi_list_blueprints 查找现有蓝图。
2. microi_get_blueprint 读取当前架构事实。
3. 完成系统变更后调用 microi_validate_blueprint。
4. 只有蓝图内容确实变化时才用 microi_save_blueprint 更新，并保留历史。

蓝图不会代替数据库权限、菜单权限或应用商城版本。它描述架构关系，真实资源仍由各引擎与数据库负责。

状态机

状态机与审批流互补：审批流回答“谁来审批”，状态机回答“这条数据能否从 A 进入 B”。一个状态机绑定业务表与状态字段，并定义：

• 状态集合与初始状态；
• FromState → ToState 合法跃迁；
• 可选 ConditionV8 条件；
• 可执行跃迁的角色；
• 跃迁成功后触发的 ActionApiEngineKey；
• 每次变更的历史记录。

前端路由为 /state-machine/list 和 /state-machine/designer/:id。运行时通过 TransitionState 读取当前状态、匹配规则、校验身份，更新业务表并写入 sys_state_history。调用方仍需传真实业务记录 Id，不能由前端直接覆盖状态字段来绕过跃迁。

自动化流

自动化流使用 X6 设计器生成 JSON DAG。当前执行器支持的主要节点包括：

• start / end / set / log；
• http / sql / apiengine；
• email / mq；
• if / delay。

前端路由为 /flow-engine/list 和 /flow-engine/designer/:id。每次运行创建 sys_flow_run 记录，保存输入、输出、步骤日志、耗时和错误。

运行边界

自动化流节点可以调用外部 HTTP、SQL、接口引擎、邮件和消息队列，属于可能产生副作用的运行能力。上线前应为业务副作用设计稳定幂等键，限制 SQL 与目标地址，并覆盖重复投递、超时和节点重启场景。设计器保存成功不等于真实业务链路已经验收。

流程挖掘

流程挖掘读取实际审批运行记录，而不是根据设计图猜测性能。当前提供：

• 流程总览与实例统计；
• 实际路径与热门路径；
• SLA 超时实例；
• 节点平均耗时与瓶颈分析；
• 指定流程与日期区间筛选。

前端路由为 /process-mining。分析结果适合用于优化节点、审批人配置与 SLA，但不能仅凭平均耗时自动删除控制节点。

如何选择

场景	推荐能力
请假、合同、采购需要多人审批	审批工作流 v4
订单只允许“待支付 → 已支付 → 已发货”	状态机
支付后要调用接口、发消息、写日志	接口引擎；步骤较多时使用自动化流
想让 AI 理解现有系统依赖	AI 工作流
需要保存并校验业务架构	业务架构蓝图
想知道审批到底卡在哪个节点	流程挖掘

上线验收

1. 使用非管理员角色验证菜单、表和接口权限。
2. 对状态机覆盖合法跃迁、非法跃迁、并发重复请求与历史记录。
3. 对自动化流覆盖每种节点失败、重试、超时、重复投递与外部服务不可用。
4. 对审批流覆盖同一实例的多路线、退回、撤回、会签和消息通知。
5. 至少用两个 API/Worker 节点连接同一数据库与 Redis 验证幂等和恢复。
6. 用真实运行数据核对流程挖掘结果，不能只看空白演示图。
